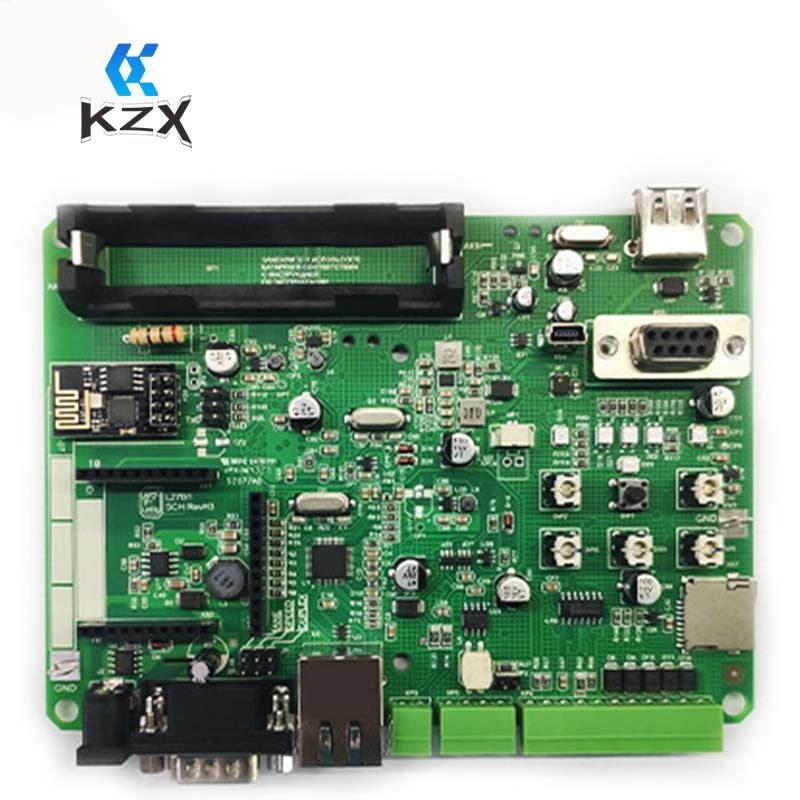

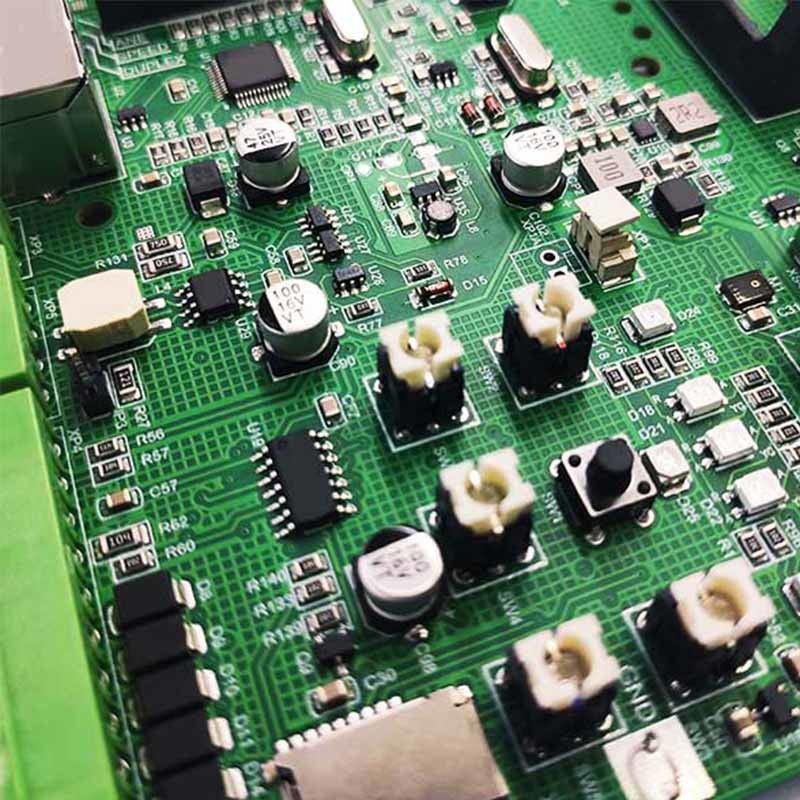

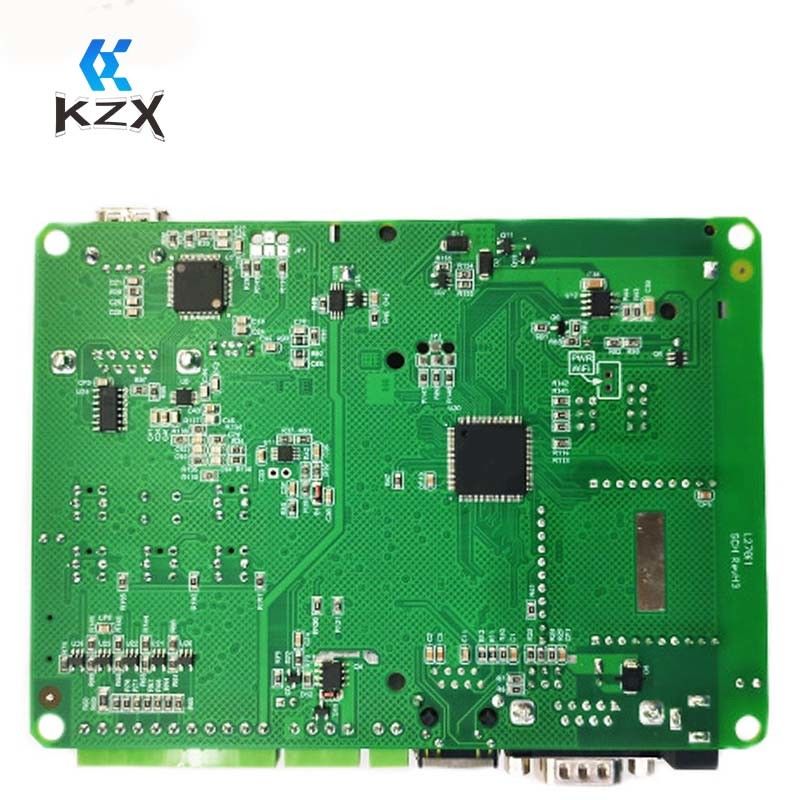

1-20 Layer FR4 Multilayer PCB Assembly With Min Hole Size 0.25mm 10 Mil

1-20 ชั้น FR4 หลายชั้น PCB ประกอบด้วยขนาดหลุมขั้นต่ํา 0.25 มิล 10 มิล

  • เน้น

    20 ชั้น PCB หลายชั้น

    ,

    การประกอบ PCB หลายชั้น FR4

    ,

    10 มิล บอร์ดวงจรหลายชั้น

  • ขนาดกระดาน
    สูงสุด 500 มม. * 500 มม
  • ความหนาของทองแดง
    1/2 ออนซ์ 1 ออนซ์ 2 ออนซ์ 3 ออนซ์
  • วัสดุ
    FR4, TG สูง FR4, ปราศจากฮาโลเจน, อะลูมิเนียม, โรเจอร์ส, เทฟลอน
  • ขนาดรูต่ำสุด
    0.01'',0.25 มม.หรือ 10 มิล
  • จำนวนเลเยอร์
    1-20
  • ชื่อสินค้า
    การประกอบ PCB หลายชั้น
  • สีซิลค์สกรีน
    ขาว, ดำ, เหลือง
  • การติดตามขั้นต่ำ / ช่องว่าง
    4 ล้าน
  • สถานที่กำเนิด
    กวางตุ้ง, จีน
  • ชื่อแบรนด์
    KZX
  • ได้รับการรับรอง
    25020001470ROS
  • หมายเลขรุ่น
    KZX2023120514
  • จำนวนสั่งซื้อขั้นต่ำ
    10 ชิ้น
  • ราคา
    Price negotiation
  • รายละเอียดการบรรจุ
    ลูกค้าระบุบรรจุภัณฑ์
  • เวลาการส่งมอบ
    ขึ้นอยู่กับสถานะการสั่งซื้อ
  • เงื่อนไขการชำระเงิน
    T/T, L/C, Paypal, สหภาพตะวันตก ฯลฯ
  • สามารถในการผลิต
    3 สาย PCB SMT

1-20 ชั้น FR4 หลายชั้น PCB ประกอบด้วยขนาดหลุมขั้นต่ํา 0.25 มิล 10 มิล

1-20 ชั้น FR4 PCB หลายชั้น ขนาดรูขั้นต่ํา 0.25 มม.หรือ 10 มิล

คําอธิบายสินค้า:

Multilayer PCB Assembly เป็นบริการผลิตที่สมบูรณ์แบบสําหรับการผลิตแผ่นวงจรพิมพ์ (PCB) ที่มีคุณภาพสูงและน่าเชื่อถือและ PCB 4 ชั้น, และสามารถตอบสนองความต้องการที่ต้องการมากที่สุดในแง่ของจํานวนชั้น, ขนาดหลุมขั้นต่ํา, ขั้นต่ํารอย / พื้นที่, และเวลานําบริการผลิตของเราเหมาะสําหรับ PCBs ขนาดรูขั้นต่ํา 0.01'', 0.25 มม. หรือ 10 มล. ขั้นต่ํา 4 มล. และเวลาการนํา 7-15 วัน. เราเชี่ยวชาญในการให้ลูกค้าของเราที่มีคุณภาพยอดเยี่ยม ผลิตภัณฑ์ที่ประหยัดและส่งในเวลา.วิศวกรและเทคนิคที่มีประสบการณ์ของเราใช้เทคโนโลยีล่าสุดและกระบวนการมาตรฐานของอุตสาหกรรม เพื่อให้แน่ใจว่าการประกอบ PCB หลายชั้นของเราถูกผลิตตามมาตรฐานคุณภาพสูงสุดด้วยทีมผู้เชี่ยวชาญที่มีประสบการณ์ เรามุ่งมั่นที่จะนําเสนอผลิตภัณฑ์ที่มีคุณภาพสูง ที่ตรงกับมาตรฐานที่เข้มงวดที่สุดในอุตสาหกรรม และเกินความคาดหวังของลูกค้า



ลักษณะ:

  • ชื่อสินค้า:การประกอบ PCB หลายชั้น
  • ขนาดกระดาน: ขนาดสูงสุด500 มม*500 มม
  • ระยะเวลา:7-15 วัน
  • จํานวนชั้น:1-20
  • ความหนาของทองแดง:1/2OZ 1OZ 2OZ 3OZ
  • สีผ้าไหม:ขาว ดํา เหลือง
  • คําสําคัญ:การประกอบแผ่นวงจร PCB 8 ชั้น FR4 PCB หลายชั้น


ปริมาตรเทคนิค:

ปริมาตร รายละเอียด
ความหนาของทองแดง 1/2OZ, 1OZ, 2OZ, 3OZ
ขนาดหลุม 00.01 นิ้ว, 0.25 มิลลิเมตร, 10 มิล
Min Trace/Space (ขีดขีด) 4 ล้าน
ชื่อสินค้า การประกอบ PCB หลายชั้น
ระยะเวลา 7-15 วัน
ขนาดของบอร์ด ขนาดสูงสุด 500mm*500mm
ความหนาของแผ่น 0.4-3.0 มิลลิเมตร
จํานวนชั้น 1-20
วัสดุ FR4, High TG FR4, ฟรีจากฮาโลเจน, อลูมิเนียม, โรเจอร์ส, เทฟลอน
สีผ้าไหม ขาว ดํา เหลือง
สมาธิ 6 ชั้น PCB การสื่อสาร PCB การประกอบ PCB การประกอบแผ่นวงจร


การใช้งาน:

KZX ให้บริการลูกค้าที่มีคุณภาพสูง บริการประกอบ PCB หลายชั้น KZX มีหมายเลขรุ่น KZX2023120514 เป็น PCB 8 ชั้นที่มีระยะส่อง / พื้นที่ขั้นต่ํา 4 มิล, ขนาดหลุมขั้นต่ํา 0.01 '', 0.25 มิลลิเมตรหรือ 10 มิลและความหนาของแผ่น 0.4-3.0 มม. สีผ้าไหมมีในสีขาว สีดํา และสีเหลือง เรามีมากกว่า 3 สาย PCB SMT และรับประกันเวลานํา 7-15 วันจํานวนการสั่งซื้อขั้นต่ํา 10 ชิ้น และราคาสามารถต่อรองได้เราได้รับการรับรอง 25020001470ROS และยอมรับเงื่อนไขการชําระเงินต่างๆ รวมถึง T/T, L/C, Paypal, Western Union และอื่นๆเรายังให้ลูกค้าที่กําหนดการบรรจุและเวลาการจัดส่งสําหรับการประกอบแผ่นวงจรที่มีคุณภาพสูงและมีประสิทธิภาพ ติดต่อ KZX วันนี้!



การปรับแต่ง:

การประกอบ PCB หลายชั้น
ชื่อสินค้า: KZX Multilayer PCB Assembly
รายละเอียดสินค้า:
  • ชื่อแบรนด์: KZX
  • เลขรุ่น: KZX2023120514
  • สถานที่กําเนิด: กวางดง, จีน
  • การรับรอง: 25020001470ROS
  • จํานวนการสั่งซื้อขั้นต่ํา: 10 ชิ้น
  • ราคา: การเจรจาราคา
  • รายละเอียดการบรรจุ: การบรรจุที่กําหนดโดยลูกค้า
  • ระยะเวลาการจัดส่ง: ขึ้นอยู่กับสถานะการสั่งซื้อ
  • เงื่อนไขการชําระเงิน: T/T, L/C, Paypal, Western Union เป็นต้น
  • ความสามารถในการจําหน่าย: 3 เส้น PCB SMT
  • ขนาดแผ่น: ขนาดสูงสุด 500mm*500mm
  • ขนาดหลุม: 0.01'', 0.25mm (หรือ 10 มิล)
  • ความหนาของแผ่น: 0.4-3.0mm
  • วัสดุ: FR4, High TG FR4, ไม่มีฮาโลเจน, อลูมิเนียม, โรเจอร์ส, เทฟลอน
คําสําคัญ: การสื่อสาร PCB ประกอบการ, OEM PCB ประกอบการ, OEM PCB ประกอบการบริการ


การบรรจุและการขนส่ง

การบรรจุและการจัดส่ง PCB หลายชั้น

เมื่อกระบวนการผลิตเสร็จสิ้น ทุกชุด PCB หลายชั้นจะถูกบรรจุอย่างรอบคอบและส่งไปยังลูกค้าโดยการวางสินค้าไว้อย่างปลอดภัย เพื่อป้องกันความเสียหายระหว่างการขนส่ง.

จากนั้นแพคเกจจะถูกติดป้ายชัดเจนด้วยชื่อของลูกค้า ที่อยู่ทางการส่ง และข้อมูลอื่น ๆ ที่เกี่ยวข้องที่มีพื้นที่ครอบคลุมเพียงพอ เพื่อให้การเดินทางปลอดภัย.

ระยะเวลาในการจัดส่งขึ้นอยู่กับสถานที่ของลูกค้า ในส่วนใหญ่ของกรณีที่ ส่งส่งจะมาถึงภายใน 1-3 วันทําการลูกค้าได้รับการแจ้งหมายเลขการติดตามของพวกเขาเสมอเมื่อส่งและสามารถใช้มันเพื่อติดตามความก้าวหน้าของการจัดส่งของพวกเขา.
