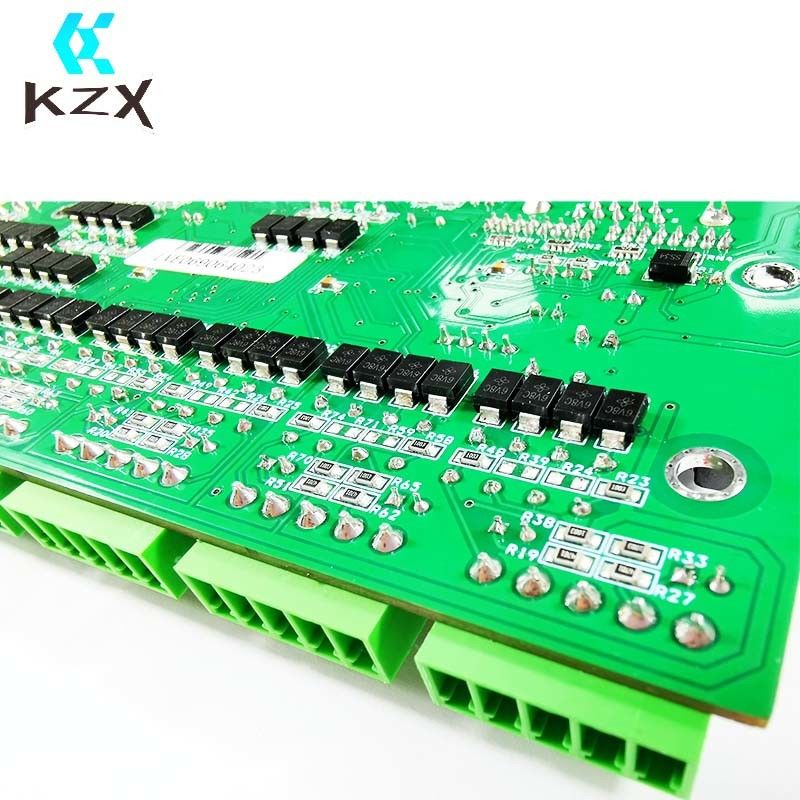

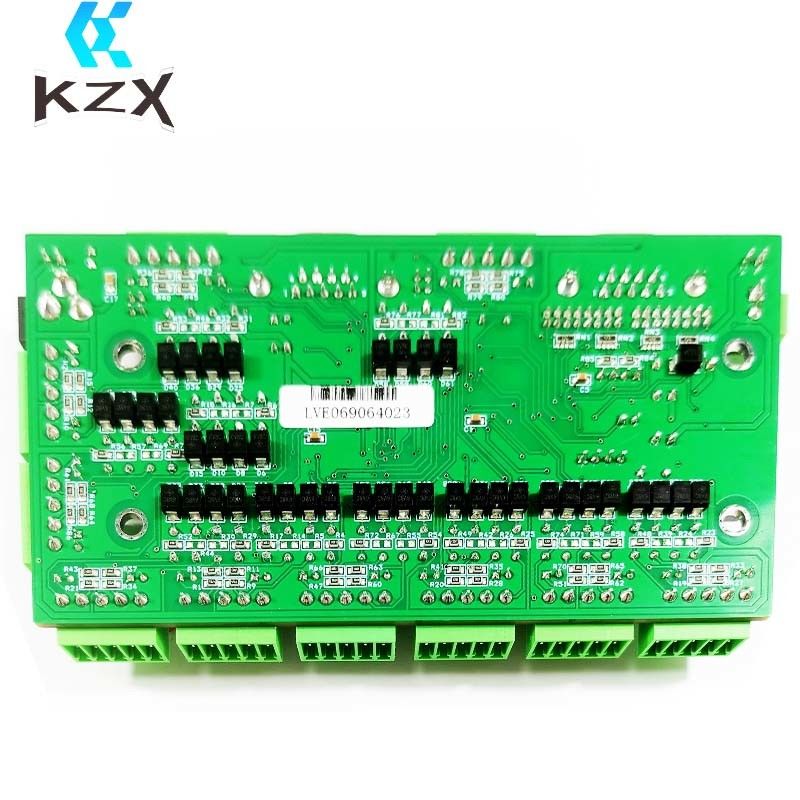

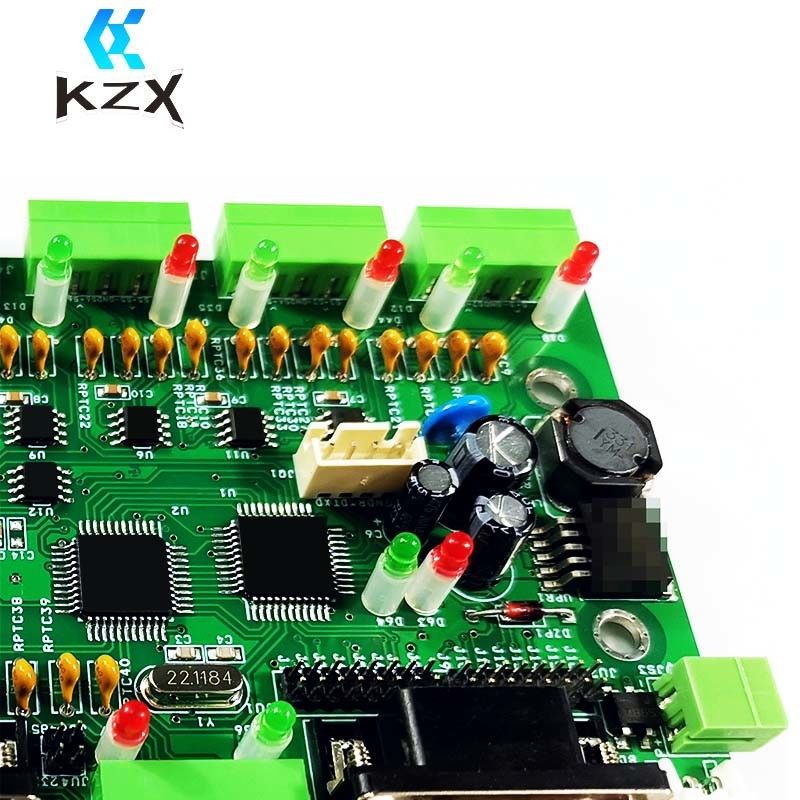

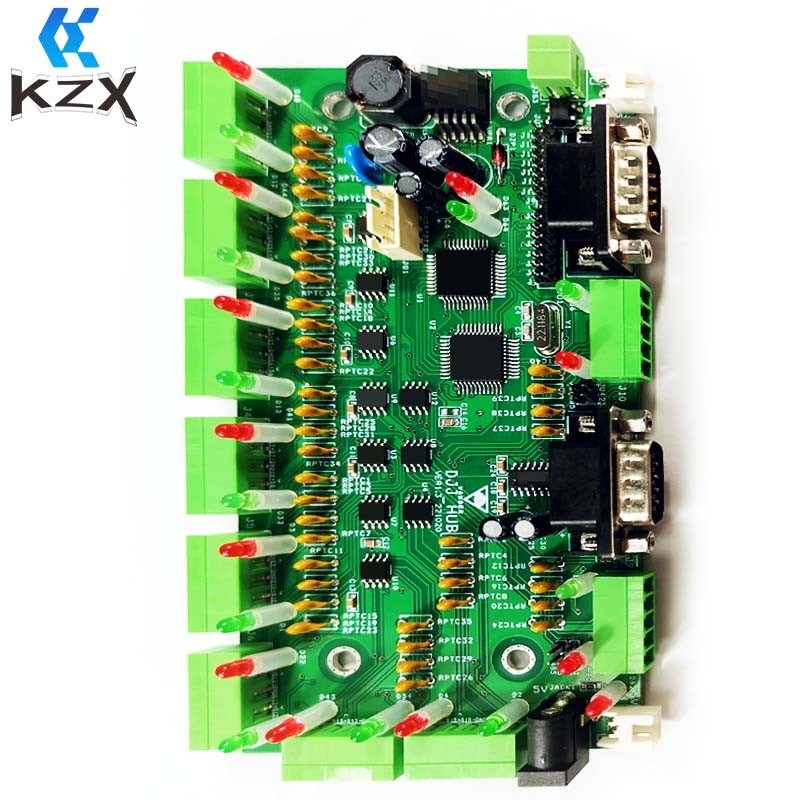

รูปแบบ PCB แบบสองด้าน การประกอบ 0.4mm-3.2mm 0.5oz-4oz ความหนาของทองแดง

คําอธิบายสินค้า:

การประกอบ PCB แบบต้นแบบเป็นทางออกที่สมบูรณ์แบบ สําหรับโครงการที่ต้องการการตอบสนองอย่างรวดเร็วและคุณภาพสูงผลิตภัณฑ์นี้ถูกออกแบบมาเพื่อตอบสนองมาตรฐานสูงสุดและให้ผลลัพธ์ที่ดีที่สุดสําหรับโครงการที่ต้องการที่จะเสร็จสิ้นอย่างรวดเร็วด้วยส่วนประกอบที่ประกอบกันสูงสุดถึง 10 ส่วน000, ผลิตภัณฑ์นี้สามารถตอบสนองความต้องการของโครงการหลายอย่างได้อย่างง่ายดายและรวดเร็ว. การทําความสําเร็จบนผิวรวมถึง HASL, ENIG, OSP, เงิน Immersion, Tin Immersion และ Gold Plating.ประเภทแผ่นที่มีอยู่รวมถึงแผ่นใบเดียว, สองด้าน, และหลายชั้น, และความหนาของทองแดงคือจาก 1/2oz ถึง 4oz.และการควบคุมอุตสาหกรรม PCB การประกอบด้วยคุณภาพยอดเยี่ยมและการตอบสนองอย่างรวดเร็ว Prototype PCB Assembly เป็นผลิตภัณฑ์ที่สมบูรณ์แบบสําหรับโครงการ PCB แบบต้นแบบใด ๆ

ลักษณะ:

• ประกอบ PCB อุตสาหกรรม: รูปแบบ PCB การประกอบ
• สูงสุด องค์ประกอบประกอบ: 10000
• ขนาดบอร์ด: ปรับแต่ง
• ขนาดแผ่น: 500mm * 500mm
• ปลายพื้นผิว: HASL, ENIG, OSP, เงินดําน้ํา, ทองดําน้ํา
• ความหนาของแผ่น: 0.4mm-3.2mm
• การประกอบ PCB ตามสั่ง
• การประกอบแผ่น PCB อิเล็กทรอนิกส์

ปริมาตรเทคนิค:

การใช้งาน:

Prototype PCB Assembly จาก KZX เป็นผลิตภัณฑ์ที่น่าเชื่อถือที่มีชื่อแบรนด์และหมายเลขรุ่นคือ KZX2023120516.จํานวนการสั่งซื้อขั้นต่ํา 10 ชิ้น และราคาสามารถต่อรองได้. สินค้าถูกบรรจุตามความต้องการของลูกค้าและเวลาจัดส่งขึ้นอยู่กับสถานะการสั่งซื้อ. เงื่อนไขการชําระเงินประกอบด้วย T / T, L / C, Paypal, Western Union เป็นต้นความสามารถในการจําหน่ายคือ 3 เส้น PCB SMT. ความหนาของบอร์ดจะตั้งแต่ 0.4 มม ถึง 3.2 มม และเหมาะสําหรับขนาดบอร์ดที่กําหนดเองและความหนาของทองแดงจาก 1/2 oz ถึง 4 oz. ขนาดบอร์ดสูงสุดคือ 500 มม * 500 มม.ผลิตภัณฑ์นี้สมบูรณ์แบบสําหรับบอร์ด PCB custom, พัฒนา PCB แสงการประกอบ, และการประกอบ PCB custom.

การปรับแต่ง:

การสนับสนุนและบริการ:

Prototype PCB Assembly ให้บริการด้านการสนับสนุนทางเทคนิคและบริการมากมาย เพื่อช่วยลูกค้าของเราในการสร้างต้นแบบและความต้องการในการผลิตวิศวกรและเทคนิคที่มีประสบการณ์ของเรามีให้บริการเพื่อช่วยในการตรวจสอบการออกแบบ, การคัดเลือกส่วนประกอบ, การทดสอบและการรับรอง, และการแก้ไขปัญหา. เรายังให้บริการในสถานที่สําหรับการสร้างต้นแบบอย่างรวดเร็วและเวลาในการหมุนเวียน. บริการของเราประกอบด้วย:

• วิเคราะห์การออกแบบ
• การเลือกองค์ประกอบ
• การทดสอบและการรับรอง
• การแก้ไขปัญหา
• การสร้างต้นแบบอย่างรวดเร็ว
• อัตราการเปลี่ยน

หากคุณมีคําถามใด ๆ หรือต้องการความช่วยเหลือในการประกอบ PCB แบบต้นแบบของคุณ กรุณาติดต่อเราวันนี้ และทีมงานผู้เชี่ยวชาญของเราจะยินดีที่จะช่วย

การบรรจุและการขนส่ง

การบรรจุและการจัดส่งตัวอย่าง PCB เป็นส่วนสําคัญของกระบวนการ เพื่อให้แน่ใจว่าตัวอย่างจะมาถึงจุดหมายอย่างปลอดภัย ควรปฏิบัติตามขั้นตอนต่อไปนี้

• สําหรับชุดขนาดเล็ก รูปแบบแรกควรวางในถุงกันสแตตติก แล้ววางในกล่องที่มีวัสดุผูกกล่องนี้ควรมีเครื่องหมายเตือนที่เหมาะสมสําหรับการปล่อยไฟฟ้า.
• กล่องขนาดใหญ่ควรวางในถุงกันสแตตติก และจากนั้นวางในกล่องขนาดใหญ่ที่มีวัสดุปูปูนมากมายกล่องนี้ควรมีเครื่องหมายเตือนที่เหมาะสมสําหรับการปล่อยไฟฟ้า.
• สารประกอบใด ๆ ที่มีปินที่มีความรู้สึกควรถูกห่อในวัสดุกันสแตตติกแต่ละชิ้น และวางในถุงแยก
• กล่องควรถูกปิดด้วยเทปและมีเครื่องหมายที่มีข้อมูลการจัดส่งที่เหมาะสม
• กล่องควรถูกส่งโดยใช้บริการส่งสื่อหรือบริการไปรษณีย์ที่น่าเชื่อถือ
